旋轉接頭的技術問題
旋轉接頭的選型與安裝
發表時間：2017-04-08 11:59:44  |  點擊率：1129

旋轉接頭的選型與安裝

旋轉接頭的選型：

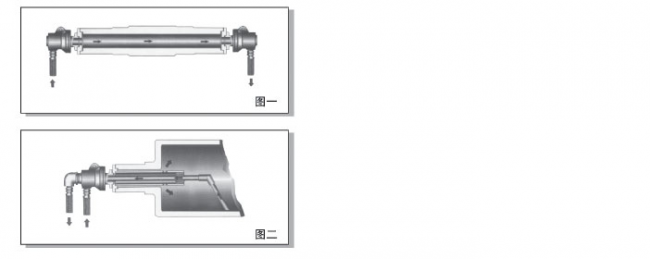

     根據輸送流體管路直徑選，流體通過旋轉接頭由設備一端進入再通過設備另一端流出，選單向型旋轉接頭。如圖一例：輸送流體管直徑為1寸時，可選1寸單向旋轉接頭（即25A型），以此類推。

        根據內管管徑選雙向型旋轉接頭時，流體通過旋轉接頭由箭頭所示處進入，再由箭頭所示處（內管中）流出。如圖二例：原使用設備內管3/4“.可選1-1/2`-3/4`；（即40-20A型）,使用內管為1″時，可選2″-1″（即50-25A型），以此類推。
        旋轉接頭與輸送管道不允許鋼性連接，必須有一段軟性管過渡連接，可選用滕州市瀚邦機械制造有限公司生產的不銹鋼金屬軟管。



旋轉接頭的安裝：
   首先將軟管與旋轉接頭連接好，裝金屬軟管時注意不要讓軟管部分受力。止轉和支撐點不宜裝配太緊，使旋轉接頭能夠自動補償。裝機后的軟管用手可作輕微的晃動為佳。裝機后整個旋轉接頭處在允許范圍內的自由狀態下工作。盡量裝機同心。


旋轉接頭的維護：
      配有注油孔的旋轉接頭，要根據使用條件定期加注潤滑劑，高溫情況下可加注鋰基脂。發現泄漏立即更換密封環，不允許帶病工作，以免損壞其它部件。
拆卸更換密封件的，注意保護零部件特別是密封面，不要碰撞、劃傷及進入異物。
旋轉接頭的更換件步驟:
D系列
將軟管拆下：打開三通，松開內管（單向沒有）；取出彈簧、波紋管；舊密封環和定位套同時取出；檢查摩擦副的金屬面如平整、光潔，換上一個新密封環即可使用。如金屬端粗糙，有劃痕，需研磨平整方能裝機，然后按相反的步驟裝好；更換軸承，需將旋轉接頭從設備上卸下，打開底壓蓋，用專用工具取出，壓進、固定底壓蓋。
Q系列
將旋轉接頭整體從設備拆下；松開軟管；拆出底蓋取出密封環；取出外管球體；取出無油軸承；其它參照D系列。


H系列
用彈簧鉗取出彈簧卡；空心軸和軸承同時取出；裝密封環時注意止轉銷裝入兩個半圓槽內；密封環的端面和錐面不能碰劃；其它參照D系列。

滕州市瀚邦機械制造有限公司旋轉接頭配套金屬軟管對照表：
旋轉接頭規格 配套金屬軟管規格 備注
4″-2-1/2″ Fф65×500 Fф65×500 1．  長度包括兩端接頭。
2．  ф65-ф200為法蘭連接；ф8-ф50為螺紋連接，另配過渡接頭。
3″-2″ ф65×500 ф48×500
2-1/2″-1-1/4″ ф48×500 ф32×500
2″-1″ ф40×500 ф25×500
1-1/2″-3/4″ ф32×500 ф20×500
1-1/4″-1/2″ ф25×500 ф16×500
1″-3/8″ ф20×500 ф16×500
3/4-1/4″ ф16×500 ф16×500

單向旋轉接頭配套金屬軟管規格和旋轉接頭規格相同
例：旋轉接頭4″配套ф100×500金屬軟管
    旋轉接頭2″配套ф50×500金屬軟管類推


旋轉接頭外管螺紋旋向的選擇方法：


設備逆時針方向旋轉，選用右旋旋向接頭
設備順時針方向旋轉，選用左旋旋向接頭
其它情況應根據設備軸端螺紋的旋向確定左右旋
